地面光伏支架安裝系統詳解
隨著太陽能光伏發電技術的實用性越來越廣泛，光伏市場吸引眾多企業的目光，但是如何因地制宜的選擇合適的光伏支架，是確保整個光伏系統高效運行的重要環節。本文將深入分析不同地面光伏支架基礎。
一、光伏支架設計選材注意事項
太陽能光伏支架的安裝結構應該簡單、結實耐用。制造安裝光伏列陣的材料，要能夠經受項目現場的各種嚴酷環境，確保25年的耐候耐腐蝕以及結構強度的穩固。電鍍鋁型材、電鍍鋼以及不銹鋼都是常用的材質。
二、常見的地面光伏支架基礎
地面支架基礎 | 背景 | 特點 | 適用范圍 |

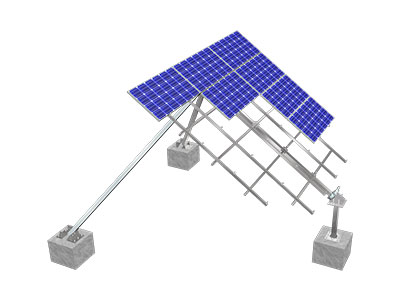

水泥基礎 | 基礎埋置深度可相對較淺，但開挖量、回填量較大，混凝土量相對較大。 | 此類基礎形式多應用于地基承載力較差，適用于場地較為平坦，地下水位較低地區，對不均勻沉降要求較高的平單軸跟蹤光伏支架中。 | |
預制樁基礎 | 預制樁是在工廠或施工現場制成的各種材料、各種形式的樁（如木樁、混凝土方樁、預應力混凝土管樁、鋼樁等），用沉樁設備將樁打入、壓入或振入土中。中國建筑施工領域采用較多的預制樁主要是混凝土預制樁和鋼樁兩大類。 | 可批量制作，施工速度快，施工不存在填挖方，僅需簡單場平。但采用靜壓或錘擊設備將樁體擠壓入土內時，樁體易發生斷裂，需對樁頂采用鋼筋網加固，增加造價，且垂直度不易保證。 | 多用于淤泥質土、粘性土、填土、濕陷性黃土等 |
錘入地樁 | 利用打樁機直接將C型鋼、H型鋼或其他結構鋼打入地面，這種安裝方式非常簡單，但抗拉拔性能較差。 | 速度快、適應性強； 性價比高； 不受季節氣溫等限制； 地樁拔除方便，不影響安裝場地的再利用。 | 在土質堅硬地區打樁很困難；在含碎石較多地區打樁容易破壞鍍鋅層；在鹽堿地區使用抗腐蝕能力較差。 |

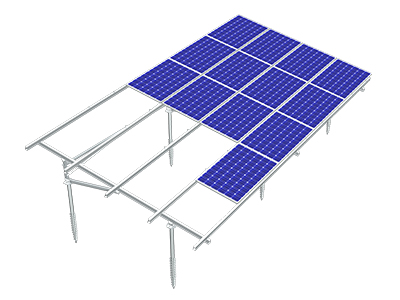

螺旋地樁 | 19世紀80年代后，作為一種具有獨特優勢的替代樁型螺旋樁在美國、澳洲和歐洲等國被廣泛應用，可滿足抗壓、抗拔和抗水平力等各種工程要求。 | 一種帶螺旋葉片的金屬或非金屬材料的管樁或柱樁，利用專用設備旋擰入地下，樁頂連接負載，其優點為施工快捷方便、大幅縮短施工周期、對環境友好、環保、不破壞植被、可在包括北方冬季的各種氣候條件下實施，能方便遷移及回收。 | 戈壁、巖石山地、草原、灘涂、沙漠 |
三、地面光伏支架系統方案類型
類型 | 產品名稱 | 圖片 |
智能跟蹤系統 | 平單軸系統 |
|

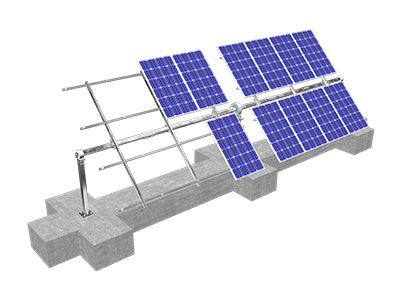

斜單軸系統 |
| |

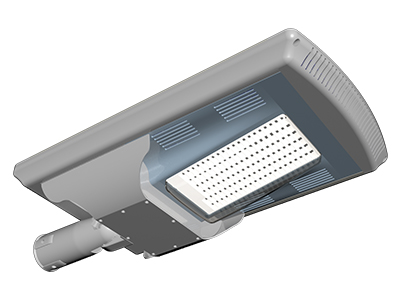

路燈系統 | 地面路燈系統 |
|

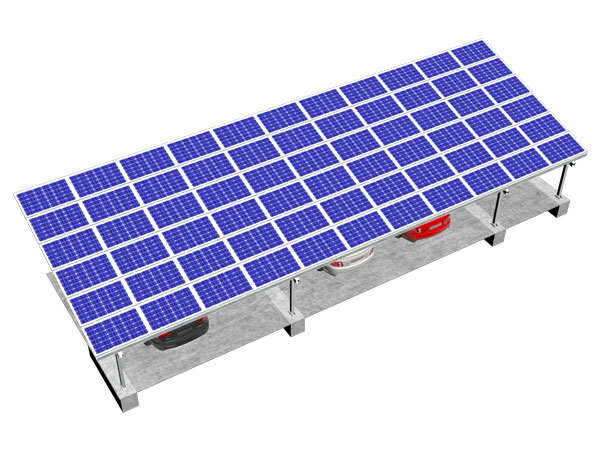

車棚支架系統 | 車棚 |
|

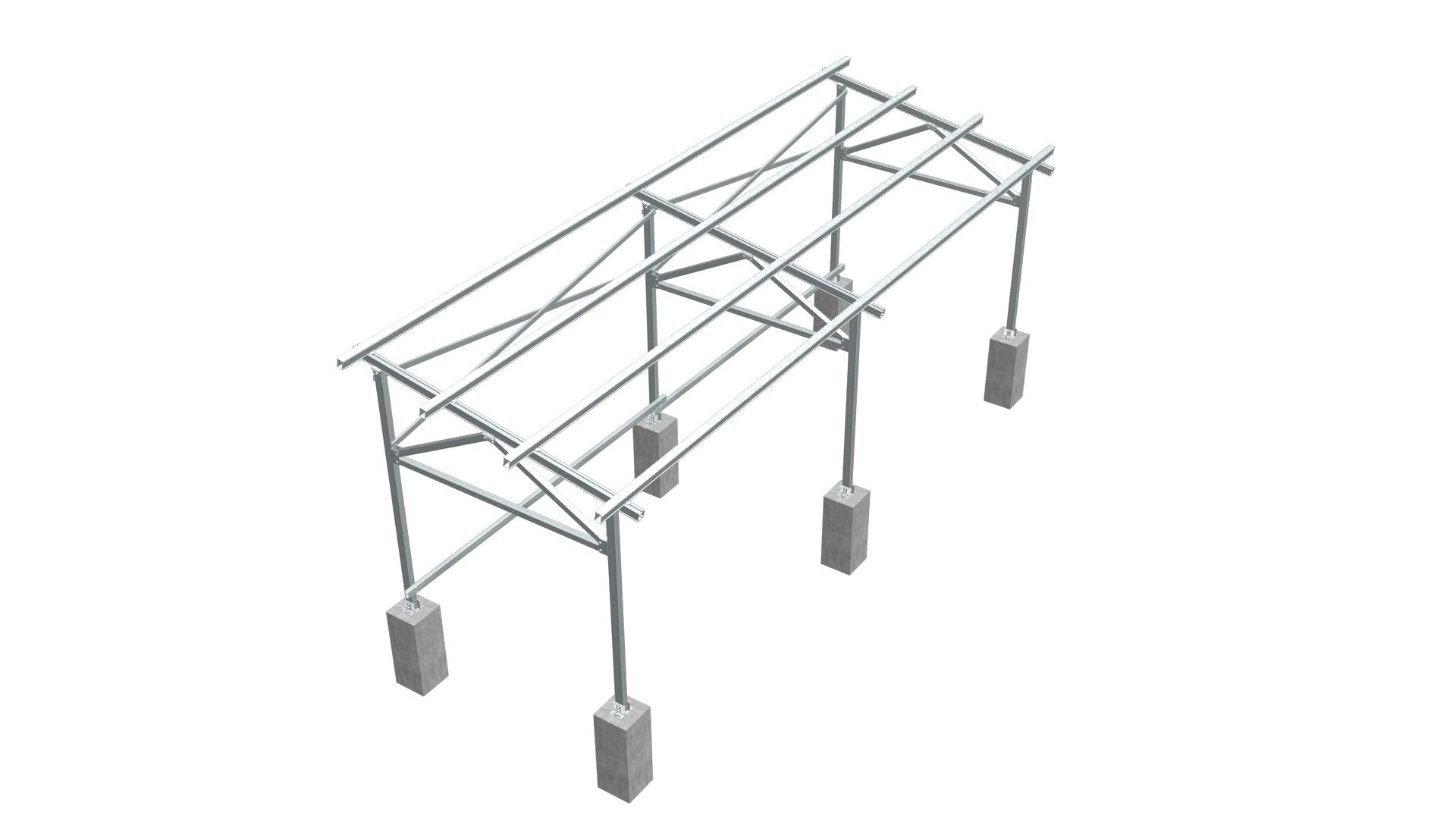

農光互補 | 農業大棚 |
|
農業架臺 | ||
漁光互補 |
| |

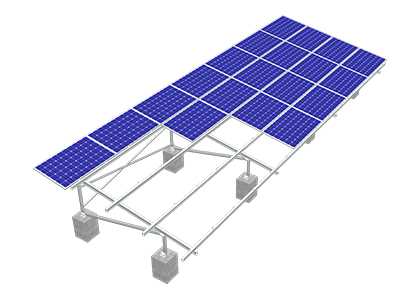

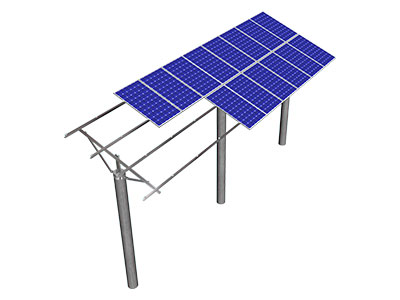

地面光伏支架系統 | MRac GT系列 |
|
防水支架 |
| |

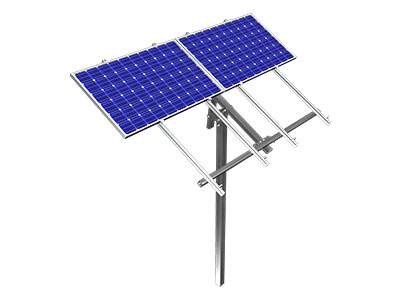

PR-單立柱 |
|
關于我們
邁貝特（廈門）新能源有限公司是一家致力于提供專利技術和高效服務的高科技企業，專業從事各類光伏支架系統解決方案的研發、設計、生產、銷售及服務，始終為客戶提供最穩定可靠和經濟高效的光伏支架系統解決方案。公司自成立至今，光伏產品已成功銷往全球100多個國家和地區，是目前中國最大的太陽能光伏產品出口企業之一。公司擁有全系列產品設計、制造，供應能力，包括地面支架、光伏車棚、農業大棚、工商業屋頂、水上漂浮平臺、戶用分布式、單軸跟蹤系統等一系列高科技支架產品，并成功通過了TUV、SGS、AS NZS 1170 認證及MCS等多項國際和國內權威認證，在結構設計和系統性能上始終處于行業領先地位。
邁貝特（廈門）新能源有限公司擁有強大的生產實力，成立至今累計安裝量8GW+，目前的年產能2000MW+；公司持續高速發展離不開堅持科學發展和以人為本的質量管理的理念，確保產品設計合理、品質穩定為太陽能光伏電站穩定發展打下堅實的基礎，是世界知名光伏支架廠商的信心品牌。

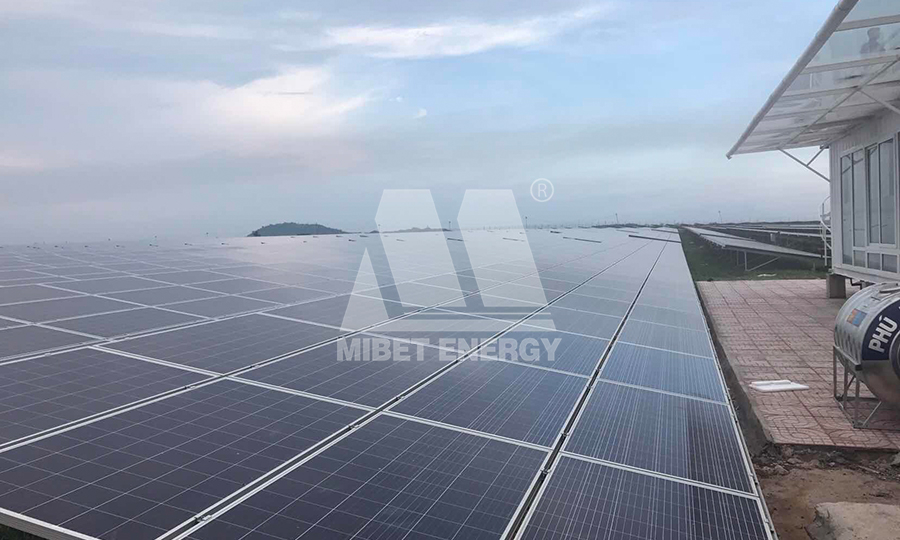

更多光伏支架案例賞析：
