光伏發電系統工作原理為光伏組件將光能轉換成直流電，直流電在逆變器的作用下轉變成交流電，最終實現用電、上網功能。電站系統由太陽能電池組、蓄電池組、逆變器和太陽能充電控制器組成，可以直接供應12V、24V或48V直流，也可提供220V、380V交流供電。



一、光伏發電系統主要組成部分

太陽能電池板：作用是將太陽輻射能直接轉換成直流電，供負載使用或存貯于蓄電池內備用。一般根據用戶需要，將若干太陽電池板按一定方式連接，組成太陽能電池方陣，再配上適當?shù)闹Ъ芗敖泳€盒組成。

充電控制器：主要由專用處理器CPU、電子元器件、顯示器、開關功率管等組成。在太陽發電系統中，充電控制器的基本作用是為蓄電池提供佳的充電電流和電壓，快速、平穩、高效的為蓄電池充電，并在充電過程中減少損耗、盡量延長蓄電池的使用壽命；同時保護蓄電池，避免過充電和過放電現象的發生。同時記錄并顯示系統各種重要數據，如充電電流、電壓等。

逆變器：其作用就是將太陽能電池方陣和蓄電池提供的低壓直流電逆變成220V或380V交流電，供給交流負載使用。

蓄電池組：將太陽電池方陣發出的直流電貯存起來, 供負載使用。在光伏發電系統中, 蓄電池處于浮充放電狀態。白天太陽能電池方陣給蓄電池充電,同時方陣還給負載用電,晚上負載用電全部由蓄電池供給。因此, 要求蓄電池的自放電要小, 而且充電效率要高, 同時還要考慮價格和使用是否方便等因素。

二、太陽能發電系統顯著特點

1、供電可靠度高，能充分適應各種氣象條件；

2、設備運行自動控制，能實現無人值守及遠程監控；

3、管理維護簡單便利，運行費用極低；

4、主要部件使用壽命20年以上；

5、一次投資，長期受益；

三、光伏發電系統分類

1、獨立光伏發電

獨立光伏發電也叫離網光伏發電。主要由太陽能電池組件、控制器、蓄電池組成，若要為交流負載供電，還需要配置交流逆變器。獨立光伏電站包括邊遠地區的村莊供電系統，太陽能戶用電源系統，通信信號電源、陰極保護、太陽能路燈等各種帶有蓄電池的可以獨立運行的光伏發電系統。

2、并網光伏發電

并網光伏發電就是太陽能組件產生的直流電經過并網逆變器轉換成符合市電電網要求的交流電之后直接接入公共電網?？梢苑譃閹铍姵氐暮筒粠铍姵氐牟⒕W(wǎng)發電系統。

帶有蓄電池的并網發電系統具有可調度性，可以根據需要并入或退出電網，還具有備用電源的功能，當電網因故停電時可緊急供電。帶有蓄電池的光伏并網發電系統常常安裝在居民建筑；不帶蓄電池的并網發電系統不具備可調度性和備用電源的功能，一般安裝在較大型的系統上。

并網光伏發電有集中式大型并網光伏電站一般都是國家級電站，主要特點是將所發電能直接輸送到電網，由電網統一調配向用戶供電。但這種電站投資大、建設周期長、占地面積大，還沒有太大發展。而分散式小型并網光伏，特別是光伏建筑一體化光伏發電，由于投資小、建設快、占地面積小、政策支持力度大等優點，是并網光伏發電的主流。

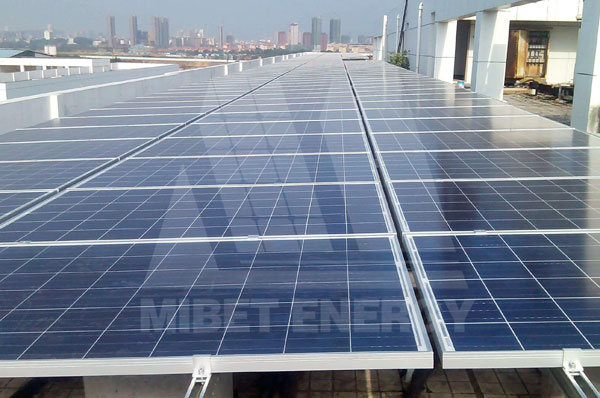

3、分布式光伏發電

分布式光伏電站系統，又稱分散式發電或分布式供能，是指在用戶現場或靠近用電現場配置較小的光伏發電供電系統，以滿足特定用戶的需求，支持現存配電網的經濟運行，或者同時滿足這兩個方面的要求。

分布式光伏發電系統的基本設備包括光伏電池組件、光伏方陣支架、直流匯流箱、直流配電柜、并網逆變器、交流配電柜等設備，另外還有供電系統監控裝置和環境監測裝置。其運行模式是在有太陽輻射的條件下，光伏發電系統的太陽能電池組件陣列將太陽能轉換輸出的電能，經過直流匯流箱集中送入直流配電柜，由并網逆變器逆變成交流電供給建筑自身負載，多余或不足的電力通過聯接電網來調節。
