作為一種可清潔和可再生的能源,風力發電在全世界引起了越來越多的關注。當風流經風輪機葉片并驅動風輪機旋轉時,風能被轉化為機械能。風力渦輪機驅動發電機轉子旋轉,發電機向電網供電,機械能被轉化為電能。今天我們重點講下雙饋風力發電機組的工作原理與優點。
一、雙饋風力發電機組是什么
雙饋風力發電機組(DFIG,Doubly fed Induction Generator)是一種繞線式感應發電機,是變速恒頻風力發電機組的核心部件,也是風力發電機組國產化的關鍵部件之一。該發電機主要由電機本體和冷卻系統兩大部分組成。電機本體由定子、轉子和軸承系統組成,冷卻系統分為水冷、空空冷和空水冷三種結構 。
二、雙饋風力發電機組的工作原理
風力發電機組的變速運行可以使風力發電機組最大程度地吸收風能,提高風力發電機組的運行效率。大容量變速恒頻風力發電系統是風力發電技術的主流方向,采用雙饋異步發電機的變速恒頻風力發電機組仍是目前的主流機型。

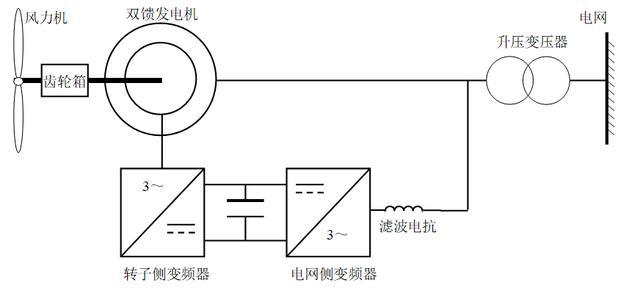

雙饋發電機的定子繞組直接與電網相連,轉子繞組通過變流器與電網連接,轉子繞組電源的頻率、電壓、幅值和相位按運行要求由變頻器自動調節,機組可以在不同的轉速下實現恒頻發電,滿足用電負載和并網的要求。由于采用了交流勵磁,發電機和電力系統構成了"柔性連接",即可以根據電網電壓、電流和發電機的轉速來調節勵磁電流,精確的調節發電機輸出電流,使其能滿足要求。
三、雙饋風力發電機組的優點
1、雙饋風力發電機定子的輸出功率是恒頻恒壓的交流電,可直接并網;轉子的轉差功率經過變換后也可以與并入電網;
2、雙饋風力發電機僅需對轉子功率進行變頻控制,而轉子功率一般為總功率的20%以內,即需要整流逆變?nèi)萘糠浅P?,變頻損耗小,變頻器成本低,控制系統體積??;
3、雙饋風力發電機在變速運轉時發出的電高頻諧波含量低,風能利用充分;而同步風力發電機發出的電在整流逆變過程中會產生高頻諧波電流流入電網,使電網的品質變壞,而風能利用相對要差一些;
4、雙饋風力發電機的轉速受轉子上所接變頻器控制,在風速較高時不會造成發電機飛車,因此該類發電機的可靠性較高;而同步風力發電機的轉速受外界風速決定,當風速較高時會造成發電機飛車,因此該類發電機的可靠性較差。
小結
以上是雙饋風力發電機組的工作原理與優點的詳細介紹。雙饋發電機是一種新型的發電機,它結合了異步發電機和同步發電機的優點。它具有調速性能好、獨立調節有功和無功功率、提高電網功率因數、提高系統穩定性、勵磁容量相對較小等優點。它可以廣泛應用于新的可再生能源發電系統,如風力發電和抽水蓄能。
